一、焊盘绘制题：
无特殊说明。
二、基础连线题：
更改要点
1.下次绘制时注意标号
标号与题目中1异常可能导致错误。
2.电路计算题———运算放大器的解算过程

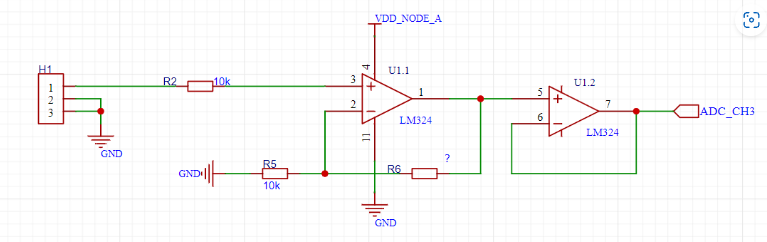

对于u1.1/1.2来说，为一个同一元件二重元件绘制，理解虚短与虚断的应用
首先设R2到3号引脚的位置上的电压为U0
设7号引脚位置上的电压为U1
由放大倍数可知，U1/U0= k = 1.5
由于6、7引脚直接相连，可知67引脚电压均为 U1，
又因为5、6之间虚短电压相当，则1 5 6 引脚均为 u1
即1引脚与R6间的的节点电势为u1
同理，3、2引脚之间虚短，电势为U0
既R5与R6之间节点的电势为U0
由虚断原理，2号与3号引脚上的电流均为0
因此，R6上的电流与R5一致
既有： U0/R5 = （U1-U0）/ R6
R6 = 0.5 R5 = 5k
3.pcb设计题
大体无过多误差，主电流连接方式有待商酌，晶振下方尽量不进行布线处理，防止高频干扰，制作最优设计。

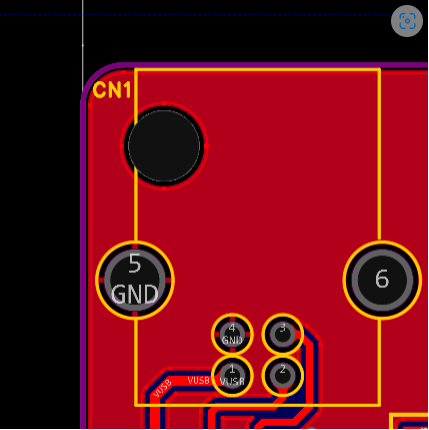

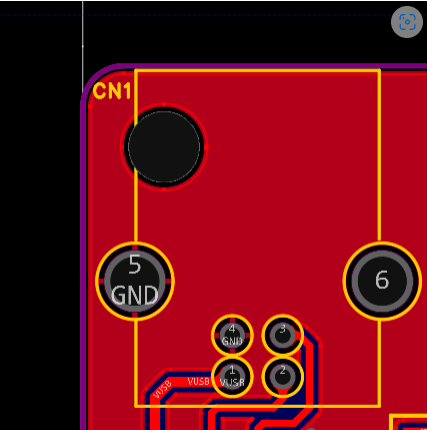

对于焊盘安装孔则应当提前预留，以防扣分
如下图所示位置。
